HXTS-IIA精確匹配濾光片型便攜式十二波段光源







價格：70000.00元/臺

產品用途

1.激發多種物證的熒光，用于發現物證，顯現物證。
2.背景和物證對不同顏色光譜的反射率不同，用多波段光源不同顏色的光譜照射物證，會看到不同的反差效果，選擇較好的反差效果進行記錄。

產品特點
（1）普通多波段光源的問題

普通多波段光源只配備紅、橙、黃三種接收濾光眼鏡和接收濾光片。接收濾光片與輸出波段的對應關系：
1.黃色眼鏡415；匹配度較好。
2.橙色眼鏡450、470、490、510、CSS；其中橙色眼鏡與CSS和510波段的匹配度較好。與其他波段匹配不好，觀察熒光的效果不好。
3.紅色眼鏡530、555。其中紅色眼鏡與555波段的匹配度較好，與530波段匹配不好，觀察熒光的效果不好。
（2）精確匹配濾光片型多波段光源的優點

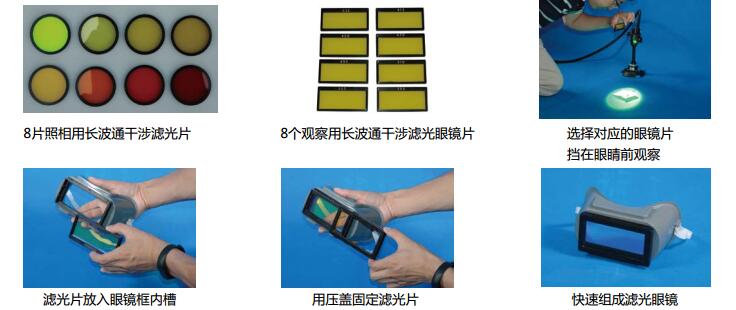

配備了7套濾光眼鏡和接收濾光片，分別對應415、450、470、490、510、CSS、530、555等8個波段，510和CSS波段共用一套濾光眼鏡和接收濾光片。

濾光眼鏡和接收濾光片都是干涉型長波通濾光片，與激發光精確匹配，使每個波段激發光都能發揮出激發熒光的功效。

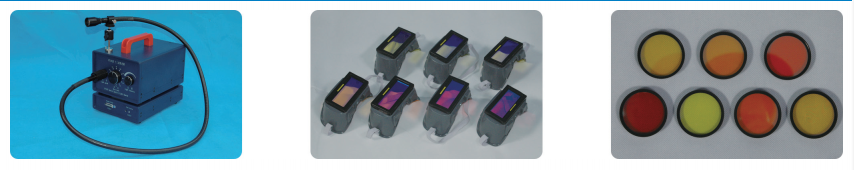

配置內容

技術參數
1.通用參數

2.輸出光波段及光功率

3.輸出光波段與濾光眼鏡和接收濾光片的匹配關系

使用方法
(1)內置電池供電
安裝電池盒，用導線連接電池盒與光源主機。
將光導管的進光口插接光源的出光口。
將光源開關扳動到“電池”檔，光源啟動，輸出光束。
轉動波段選擇旋鈕，選擇輸出波段。
手持光導管的出光口，照射物證；或將光導管的出光口固定在支架上，照射物證。
佩戴與輸出光相匹配的濾光眼鏡觀察熒光。
選擇與輸出光相匹配的接收濾光片，安裝在鏡頭前，拍照熒光圖像。
(2)交流電源供電
用導線連接交流電源與光源主機。
將光導管的進光口插接光源的出光口。
將光源開關扳動到“交流”檔，光源啟動，輸出光束。
轉動波段選擇旋鈕，選擇輸出波段。
手持光導管的出光口，照射物證；或將光導管的出光口固定在支架上，照射物證。
佩戴與輸出光相匹配的濾光眼鏡觀察熒光。
選擇與輸出光相匹配的接收濾光片，安裝在鏡頭前，拍照熒光圖像。

應用范圍
（1）分色照明提高痕跡反差

操作方法：多波段光源輸出光包括紅、橙、黃、綠青、藍、紫各種顏色。用各種顏色的光分別照射痕跡，由于痕跡與背景對單色光的吸收率存在差別，會看到痕跡與背景之間的反差不斷變化。選擇反差較大情況進行拍照。
特殊波段415nm：血跡的吸收峰在415nm，用415nm光照射血跡，血跡的顏色會加深，對于淺色客體上的潛血痕跡效果明顯。操作方法是用415nm光與白光交替照射，觀察二者的席位差別。
特殊波段580nm：茚三酮顯現的指紋的吸收峰在580nm，用580nm光照射指紋，指紋的顏色會加深，對于淺色客體上的指紋效果明顯。
（2）激發物證熒光
（a）多波段光源激發熒光的工作原理

用多波段光源輸出的激發光照射物證，物證吸收部分激發光的能量，再將這些能量轉化成波長更長的光波釋放出來，這就是熒光。
選擇合適的接收濾光片檔在眼前。接收濾光片阻擋激發光，透過熒光，人眼就可以觀察到物證的熒光。
如果部分激發光透過接收濾光片，會干擾熒光效果。
如果接收濾光片阻擋了部分熒光，觀察到的熒光強度將減弱。
（b）精確匹配濾光片型多波段光源的工作原理

精確匹配濾光片型多波段光源為CSS、415nm、450nm、470nm、490nm、510nm、530nm、555nm等八個用于激發可見熒光的波段都配備了專用的接收濾光眼鏡和接收濾光片。接收濾光眼鏡與光源內的激發濾光片精確匹配。匹配方法如下：
激發濾光片光譜曲線（透射比-波長曲線）與接收濾光片光譜曲線（透射比-波長曲線）交叉點E的透過率低于10的負4次方，這個條件保證了光源的每一個接收濾光片都能夠完全阻擋激發光，不會有漏過的激發光干擾熒光。
在下圖中分別找出：激發濾光片光譜曲線上透射比等于50%的點C，接收濾光片光譜曲線上透射比等于50%的點D。光源每一組激發濾光片和接收濾光片的C點與D點之間的距離都小于40nm。這個條件保證了接收濾光片極小限度地阻擋熒光，觀察到的熒光就很強。

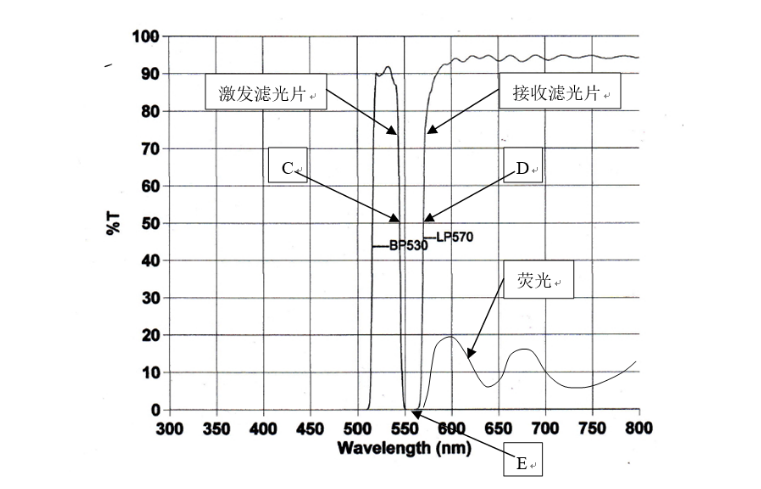

圖1: 530nm波段激發濾光片與干涉型接收濾光片的匹配關系

（c）普通多波段光源存在的問題

多波段光源一般有8個左右的波段可以激發可見熒光，普通多波段光源只配備紅、橙、黃三種接收濾光片。接收濾光片與輸出波段的對應關系：黃色眼鏡&415；橙色眼鏡&450、470、490、510、CSS；紅色眼鏡&530、555。其中黃色眼鏡與415、橙色眼鏡與CSS、紅色眼鏡與555這3個波段的匹配度較好。其他波段的激發濾光片光譜曲線的C點與接收濾光片光譜曲線的D點距離過大，部分熒光會被接收濾光片阻擋，熒光的強度被減弱。
（d）精確匹配濾光片型多波段光源激發物證熒光的應用范圍

（e）精確匹配濾光片型多波段光源應用舉例

• 用530nm波段激發DFO顯現指紋的熒光，觀察到的熒光強度明顯高于普通多波段光源。原因是普通光源中530nm波段照射DFO處理的指紋時，佩帶紅色眼鏡觀察，紅色眼鏡與555nm波段匹配，與530nm波段匹配不好，紅色眼鏡在阻擋激發光的同時，也阻擋了很多熒光，觀察到的熒光就會強度明顯降低。

 510nm激發光與510nm接收濾光鏡組合的熒光效果


530nm激發光與530nm接收濾光鏡組合的熒光效果


555nm激發光與555nm接收濾光鏡組合的熒光效果
